Bấm dây mạng RJ45 là kỹ năng cơ bản trong lắp đặt hệ thống mạng. Bài viết hướng dẫn chi tiết cách bấm dây mạng chuẩn T568A và T568B cho người mới học, kèm hình minh họa dễ hiểu giúp bạn thực hiện nhanh chóng và chính xác.
1. Bấm dây mạng là gì?
Bấm dây mạng là quá trình gắn đầu RJ45 vào dây mạng LAN để tạo thành dây mạng hoàn chỉnh.
Dây mạng sau khi bấm có thể dùng để kết nối:
-
máy tính
-
modem
-
router
-
switch
-
camera
-
tivi
-
máy in mạng
Việc bấm dây mạng đúng chuẩn giúp:
✔ kết nối ổn định
✔ tốc độ mạng cao
✔ hạn chế lỗi tín hiệu

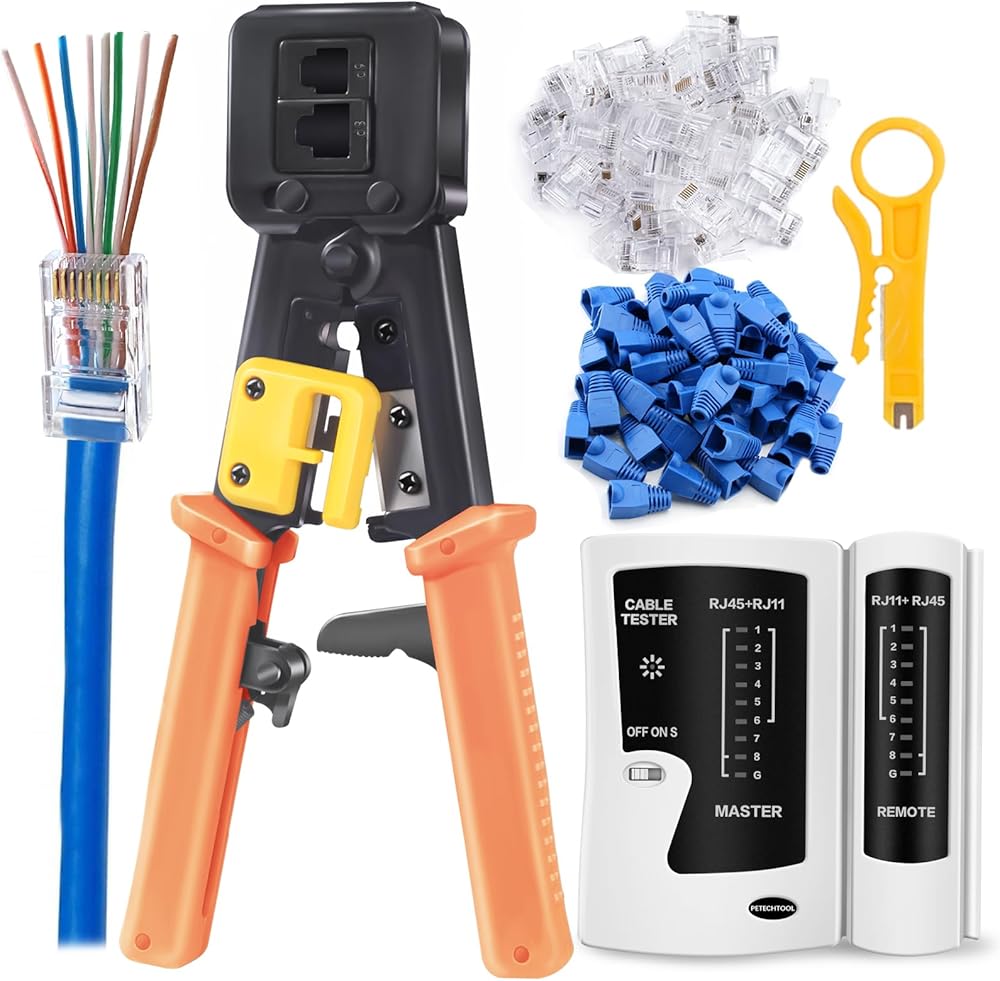

2. Dụng cụ cần chuẩn bị
Để bấm dây mạng, bạn cần chuẩn bị một số dụng cụ cơ bản:
Kìm bấm mạng
Kìm bấm mạng là dụng cụ quan trọng nhất để ép đầu RJ45 vào dây mạng.
3. Cấu tạo dây mạng LAN
Một dây mạng tiêu chuẩn gồm 8 lõi dây đồng với các màu khác nhau.
Các màu dây mạng
Các màu dây gồm:
-
trắng cam
-
cam
-
trắng xanh lá
-
xanh dương
-
trắng xanh dương
-
xanh lá
-
trắng nâu
-
nâu
Những màu này được sắp xếp theo chuẩn bấm dây.
4. Hai chuẩn bấm dây mạng phổ biến
Hiện nay có hai chuẩn bấm dây:
Trong thực tế, chuẩn T568B được sử dụng phổ biến nhất.
Thứ tự màu chuẩn T568B
Thứ tự dây từ trái sang phải:
1️⃣ trắng cam
2️⃣ cam
3️⃣ trắng xanh lá
4️⃣ xanh dương
5️⃣ trắng xanh dương
6️⃣ xanh lá
7️⃣ trắng nâu
8️⃣ nâu

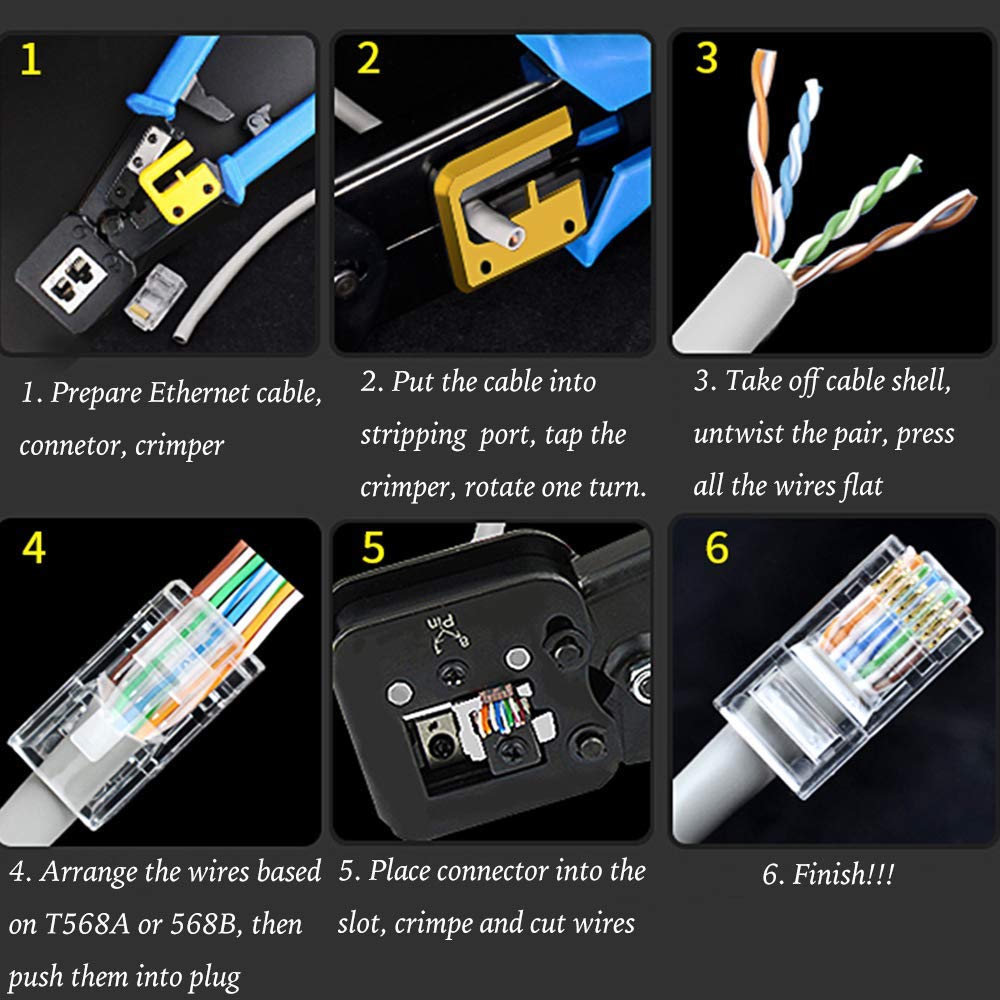

5. Hướng dẫn bấm dây mạng từng bước

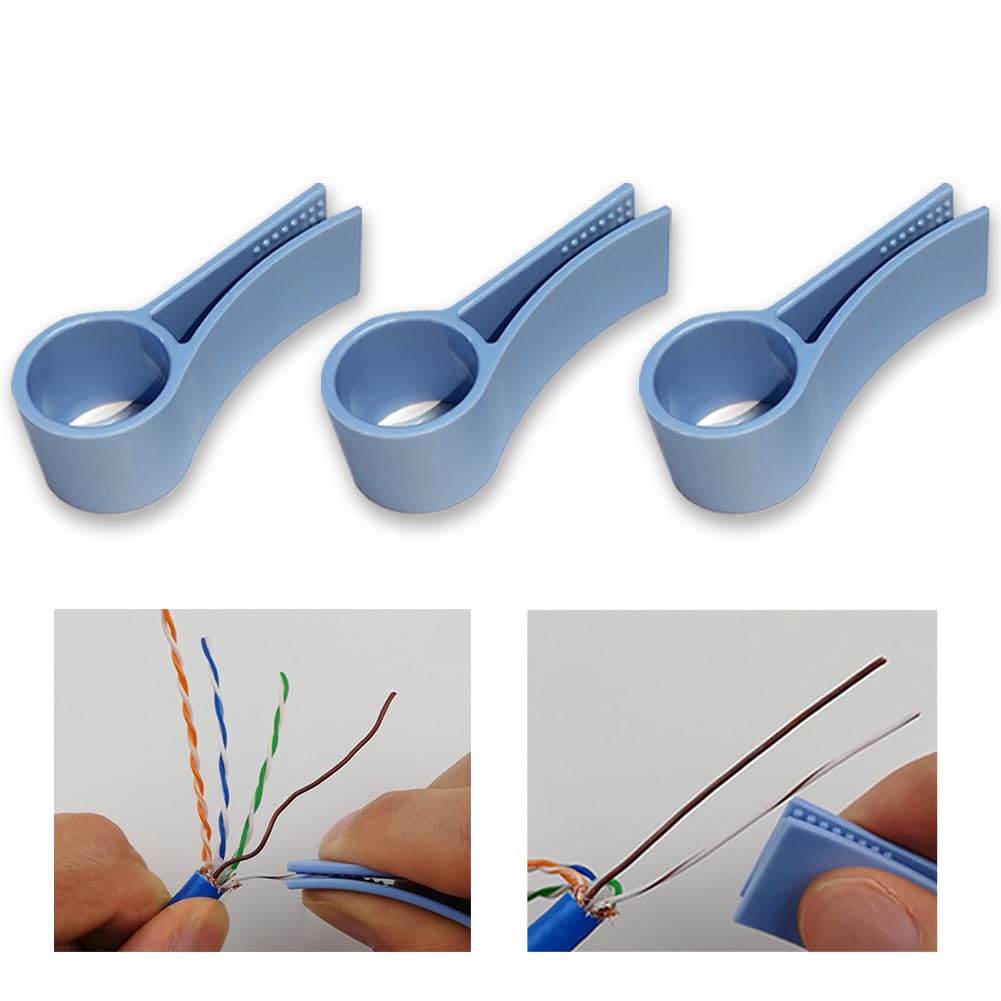

Bước 1: Tuốt vỏ dây mạng
Dùng kìm hoặc dao để:
Chỉ nên tuốt khoảng 2–3 cm.
Bước 2: Sắp xếp dây theo chuẩn
Sau khi tách dây, bạn cần:
Đảm bảo dây thẳng và đúng thứ tự màu.
Bước 3: Cắt dây cho đều
Sau khi sắp xếp xong, dùng kìm cắt để:
-
cắt đầu dây cho đều
-
chiều dài khoảng 1.2cm
Điều này giúp dây dễ vào đầu RJ45.
Bước 4: Đưa dây vào đầu RJ45
Nhẹ nhàng đưa dây vào đầu RJ45.
Lưu ý:
✔ đúng thứ tự màu
✔ dây chạm tới đầu jack
✔ vỏ dây nằm trong đầu RJ45
Bước 5: Bấm đầu mạng
Đặt đầu RJ45 vào kìm bấm rồi:
-
bóp mạnh kìm
-
giữ khoảng 2 giây
Sau đó rút ra là hoàn thành.
6. Kiểm tra dây mạng sau khi bấm
Sau khi bấm xong, nên dùng máy test mạng để kiểm tra.
Máy test sẽ kiểm tra:
7. Các lỗi thường gặp khi bấm dây mạng
Sai thứ tự màu
Đây là lỗi phổ biến nhất khiến dây mạng không hoạt động.
Dây không chạm đầu jack
Nếu dây không chạm đầu RJ45, tín hiệu sẽ không truyền.
Vỏ dây không nằm trong jack
Dây rất dễ bị tuột khi kéo mạnh.
8. Khi nào cần tự bấm dây mạng?
Việc bấm dây mạng thường cần khi:
-
lắp đặt mạng gia đình
-
thi công mạng văn phòng
-
lắp camera
-
kéo dây mạng dài
Biết bấm dây mạng giúp tiết kiệm rất nhiều chi phí.
FAQ
Bấm dây mạng nên dùng chuẩn nào?
Chuẩn T568B là phổ biến nhất.
Hai đầu dây có cần giống nhau không?
Có. Thông thường cả hai đầu đều bấm cùng chuẩn.
Dây mạng Cat5e và Cat6 bấm giống nhau không?
Giống nhau. Chỉ khác loại dây.
Kết luận
Bấm dây mạng là kỹ năng cơ bản nhưng rất quan trọng khi làm việc với hệ thống mạng.
Chỉ cần chuẩn bị đúng dụng cụ và làm theo các bước:
1️⃣ tuốt dây
2️⃣ sắp xếp màu
3️⃣ cắt dây
4️⃣ đưa vào jack
5️⃣ bấm kìm
bạn đã có thể tự bấm dây mạng một cách dễ dàng.
